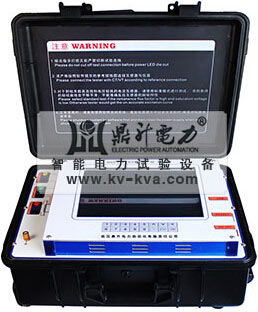

        DGCT-T CT参数分析仪是按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和IEEE C57.13设计的多功能电流电压互感器特性测试仪，CT参数分析仪可以获得电流电压互感器的励磁特性，励磁参数，匝比，匝比误差，极性线圈电阻等多种试验参数，被测电流互感器的最高拐点电压可以达到8.4KV。CT参数分析仪可进行互感器的比差与角差校验，精度高达0.05%。DGCT-T CT参数分析仪可对CT暂态特性测试与分析，并分析CT的暂态特性对继电保护装置的影响。DGCT-T CT参数分析仪还可用于电压互感器的PT励磁特性试验，PT匝数比检测，PT极性校验，PT二次绕组电阻测量，PT二次负荷测量。
        DGCT-T CT参数分析仪如何推测互感器铭牌信息:
        CT参数分析仪的铭牌自动推测功能用于在铭牌部分信息未知时猜测铭牌的部分信息，推测的参数包括额定一次电流，额定二次电流和互感器等级。铭牌推测的所使用的顺序和判断条件如下：
        1）如果额定二次电流未知，则根据当前所测得的线圈电阻大小与1A/5A判断阈值进行比较（见系统参数设置章节），如果小于阈值则将额定二次电流设为5A，否则设为1A  。
        2）根据实际测量获得的匝数比和额定二次电流值，对照当前所选择标准对一次电流取值规则的规定，猜测额定一次电流值。
        3）互感器等级的猜测
        为了猜测互感器的等级首先需要判断互感器铁芯的类型，根据1A或5A铁芯判定阈值（见系统参数设置章节）获取当前铁芯类型，如果饱和电压小于阈值则为测量铁芯否则为保护铁芯。
        如果猜测的互感器铁芯为测量铁芯，则CT参数分析仪按照如下规则推测互感器等级。
        1）如果选择的是IEC60044-1则分别对如下精度等级顺序分进行自动评估，直至评估合格则为止，第一个评估合格的等级就是互感器的精度等级
        0.1->0.2S->0.2->0.5S->0.5->1.0->3.0->5.0
        2）如果选择的是C57.13则分别对如下精度等级顺序分进行自动评估，直至评估合格则为止，第一个评估合格的等级就是互感器的精度等级
        0.3->0.6->1.2
        如果猜测的铁芯为保护铁芯，则CT参数分析仪按照如下规则推测互感器等级
        1）如果选择的是IEC60044-1，则分别对如下等级顺序分进行自动评估，直至评估合格则为止，第一个评估合格的等级就是互感器的精度等级
        5PR->10PR->PX->5P->10P
        2）如果选择的是IEC60044-6，则分别对如下等级顺序分进行自动评估，直至评估合格则为止，第一个评估合格的等级就是互感器的精度等级
        TPY->TPX->TPZ->TPS
        3）如果选择的是C57.13，则分别对如下等级顺序分进行自动评估，直至评估合格则为止，第一个评估合格的等级就是互感器的精度等级
        K->C->T
