手持式三相相位伏安表三相四线测量时如何接线？

电力技术来源：产品技术部发布时间：2014-08-26 00:00:00 阅读量：1480 次

摘要：

手持式三相相位伏安表三相四线测量时如何接线？，鼎升电力技术《手持式三相相位伏安表三相四线测量时如何接线？》、使用方法及，手持式三相相位伏安表三相四线测量时如何接线？来自于鼎升电力检测试验技术，鼎升电力致立研发标准、稳定、安全的电力试验设备。

鼎升电力是相关产品及技术的制造厂家，如您遇到相关问题，可拨打027-87875698咨询！

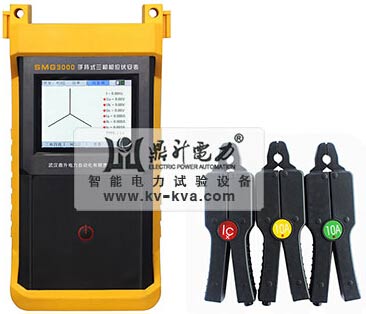

        SMG3000手持式三相相位伏安表用于三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。
        SMG3000手持式三相相位伏安表设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，3.2寸TFT彩屏显示具有触摸功能，锂电池供电、一次充满可连续待机大于20小时。触摸屏操作人机界面友好，手持式三相相位伏安表便于携带。
        SMG3000手持式三相相位伏安表三相四线测量时如何接线：

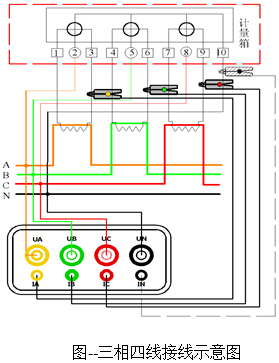

        如下图：

        电压线的连接：使用专用电压测试线（黄、绿、红、黑四组），一端依次插入手持式三相相位伏安表的UA、UB、UC、UN相插孔中，另一端再接入被测线路的A相、B相、C相、零线。
        电流线的连接：将 IA、IB、IC钳表插入手持式三相相位伏安表IA、IB、IC插孔中，再将另一端分别卡入被测电流回路。
        如需实现以上功能，需增配一个电流钳，标准配置是三个电流钳。

        更多SMG3000手持式三相相位伏安表的详细参数请访问：
        http://www.kv-kva.com/511/
